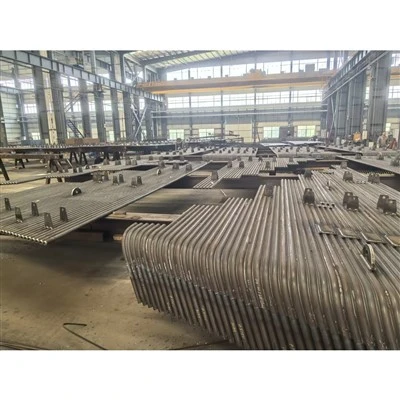

Trubkový výměník tepla Předehřívač vzduchu

1: Předehřívač vzduchu pro výměník tepla se svazkem trubek



1. Definice produktu


Průmyslový předehřívač vzduchu je kritickým koncovým-zařízením ohřívací plochy integrované do CFB kotlů. Umístěný za ekonomizérem, rekuperuje odpadní teplo z výfukových spalin k předehřívání primárního a sekundárního spalovacího vzduchu, maximalizuje celkovou tepelnou účinnost a snižuje spotřebu paliva.



2. Proces výroby produktu


1): Příprava suroviny: Desky z vysoce-uhlíkové oceli a nerezové-trubky ze slitiny odolné proti korozi jsou kontrolovány a přesně-řezány pomocí automatizovaného CNC laserového zařízení.

2): Tváření trubek a desek: Trubky jsou taženy za studena- a ohýbány na přesné poloměry, zatímco panely pláště jsou děrovány a tvarovány pro modulární montáž.

3): Svařování a montáž: Robotické svařování připevňuje svazky trubek k deskám sběrače a zajišťuje tak integritu konstrukce-těsnosti při tepelném namáhání.

4): Testování a povrchová úprava: Jednotky procházejí hydrostatickým tlakovým testováním a anti-korozním pískováním, po kterém následuje vysokoteplotní průmyslový nátěr před exportním balením.



3. Aplikace produktu


1): Integrace kotle CFB: Umístěn v výfukovém potrubí pro zachycení zbytkového tepla z výfukových plynů před vstupem do tkaninového filtru.

2): Tepelné elektrárny: Zvyšuje teplotu spalovacího vzduchu pro stabilizaci zapalování a zvýšení účinnosti spalování v užitkových kotlích.

3): Průmyslová výroba páry: Používá se v těžké výrobě a{1}}kogeneračních závodech využívajících uhlí, biomasu nebo spalování více-paliv.



4. Výhody produktu


1): Vysoká tepelná účinnost: Maximalizuje rekuperaci odpadního tepla z koncových spalin, výrazně snižuje provozní náklady a náklady na palivo.

2): Robustní provedení s netěsnostmi-: Přesné robotické svařování a přísné hydrostatické testování zaručují nulové úniky mezi proudy plynu a vzduchu.

3): Odolnost proti korozi: Prémiové slitinové materiály a ochranné povlaky odolávají korozi agresivní sírou a nízko-kyselinovým rosným bodem.

4): Optimalizovaná dynamika proudění: Zjednodušené uspořádání trubek minimalizuje pokles tlaku při zachování vysokých koeficientů přenosu tepla.

5): Bezproblémová dovybavení: Modulární rozměry odpovídají standardním rozvržením kotlů CFB pro rychlou-instalaci na místě a minimální prostoje.







2: Parametry



1. Technické specifikace a vlastnosti produktu



Kategorie atributu	Podrobnosti technické specifikace
Název produktu	CFB předehřívač vzduchu pro kotel (trubkový / deskový typ)
Funkce zařízení	Rekuperace tepla spalin a předehřev spalovacího vzduchu
Základní komponenty	Svazky trubek, plechy trubek, plášť, dilatační spoje
Přizpůsobení	Vyrobeno-na-objednávku na základě kapacity kotle a specifikací výkresu
Normy shody	Certifikace ASME, ISO9001, GB/T, CE





2. Hlavní parametry:



Teplota přívodu spalin	300 stupňů - 450 stupňů
Teplota přívodu vzduchu	20 stupňů – 60 stupňů
Návrhový tlak	Až 2,5 MPa (možnosti přetlaku/záporného tlaku)
Rychlost přenosu tepla	88% – 94% Tepelná účinnost
Materiál trubky	Corten Steel, 20#, ND Steel, Nerezová ocel











3: Naše tovární výhody



1. Pokročilý tepelný design a optimalizační inženýrství zajišťují, že naše předehřívače vzduchu poskytují maximální rekuperaci tepla a vynikající tepelnou účinnost pro průmyslové kotle.


2. Prvotřídní materiály odolné proti korozi-a přísné kontroly svarů účinně zabraňují korozi způsobené rosným bodem kyseliny a zaručují dlouhodobou-provozní spolehlivost.


3. Precizní-modulární konstrukce a přísné výrobní tolerance usnadňují rychlé-renovace na místě, bezproblémovou integraci potrubí a zkrácení prostojů.


4. Komplexní vícestupňová kontrola kvality, včetně přísného hydrostatického testování a -nedestruktivního zkoumání, zajišťuje 100% nepropustnost-za extrémních tlaků.


5. Plně přizpůsobitelná technická řešení šitá na míru přesným specifikacím výkresu klienta a různým typům paliv maximalizují návratnost investice.





4: Nejčastější dotazy



Q1: Jak se předehřívač vzduchu integruje do systému kotle CFB znázorněného na obrázku?

Odpověď: Nachází se v koncovém průchodu za ekonomizérem a před sběračem prachu z pytle a rekuperuje teplo z výfukových spalin k předehřívání přiváděného spalovacího vzduchu.


Otázka 2: Jaké materiály jsou v této části vybrány, aby se zabránilo nízkoteplotní-korozi?

Odpověď: Obvykle používáme materiály odolné proti korozi-, jako je ocel Corten (ocel odolná proti povětrnostním vlivům) nebo ocel ND, abychom vydrželi kondenzaci kyseliny sírové na studeném konci předehřívače.


Q3: Můžete vyrobit náhradní svazky předehřívačů na základě našich stávajících výkresů zařízení?

A: Ano. Specializujeme se na zakázkovou výrobu odpovídající přesným rozměrovým a výkonnostním parametrům z klientských technických výkresů nebo fyzických šablon.


Q4: Jaká je standardní výrobní doba pro jednotku předehřívače vzduchu?

Odpověď: Standardní výroba trvá přibližně 5 až 9 týdnů v závislosti na dostupnosti surovin, specifikacích trubek a objemu objednávky.


Q5: Jaké testování kvality se provádí před dodáním?

Odpověď: Všechny jednotky procházejí přísnou kontrolou kvality, včetně rozměrových kontrol, spektrometrie surovin, 100% kontroly svarových švů (NDE) a testování hydrostatickým tlakem před odesláním.
