Die Roll a Mandrel
Pilgering za studena je proces podélného válcování za studena, který snižuje průměr a tloušťku stěny kovové trubky v jednom procesním kroku.
- Rychlé Delievery
- Zajištění kvality
- Zákaznický servis 24/7

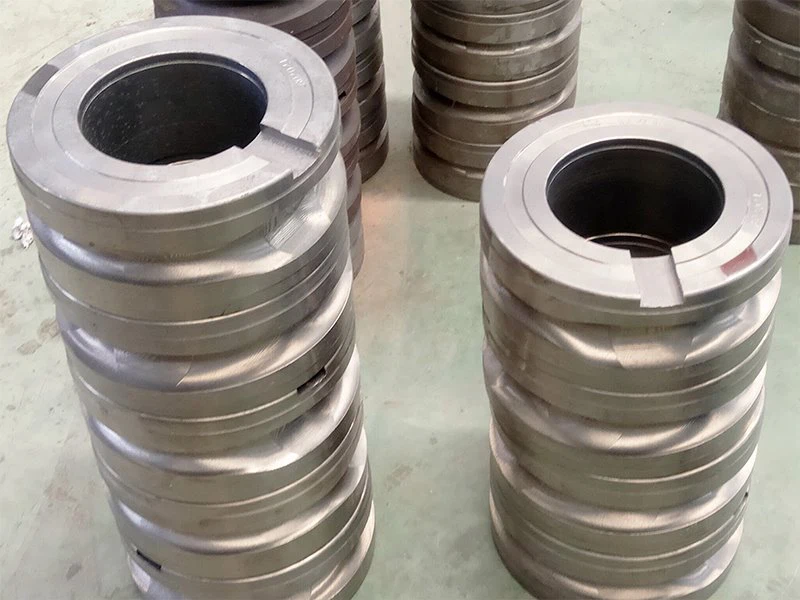

Pilger Roll and Mandrel
 |  |
| Obr. Pilger Die Roll | Obr. Pilger Die Roll |
Popis
Pilgering za studena je proces podélného válcování za studena, který snižuje průměr a tloušťku stěny kovové trubky v jednom procesním kroku. V závislosti na materiálu dosahuje proces poutání za studena v jediném pracovním cyklu snížení průřezu o více než 90 procent.
 |  |
| Obr. Proces výroby potrubí | |
Pilgering za studena je proces válcování kovových trubek, který snižuje průměry a tloušťky stěn. PROCES Uvnitř trubky je umístěn stacionární trn (1), který se zužuje ve směru válcování. Ta je připevněna k dlouhé tyči trnu (2), která je zajištěna v přítlačném bloku a otáčí se jím. Dvě raznice (3) "vytvářejí" trubicový vývar stejným způsobem, jakým váleček vyvaluje pečivo. Tyto dvě matrice jsou namontovány v vratně se pohybujícím sedle (4). Jejich hnací pastorky zabírají se dvěma stacionárními hřebeny. Tak se matrice otáčí tam a zpět v synchronizaci s vratným sedlem. Sedlo se zase pohybuje tam a zpět klikovým pohonem stejně jako píst v motoru automobilu.
Obr. Aplikace Pilger Roll a Mandrel (obrázek ze skupiny SMS)
Materiál
V současné době vyrábíme dřezový válec a stabilizační válečky z vysoce kvalitního materiálu SUS316L. Pro vysoce žádané koncové uživatele navrhujeme povlakování karbidu wolframu a keramiky na povrchu dřezového válečku a stabilizačních válečků HVOF.
Charakteristika
● Vysoká odolnost proti oděru;
● Jednotná vysoká povrchová tvrdost;
● Vynikající tepelná odolnost;
● Vysoká přesnost drážek
Produkční proces
Poutnické svitky vyrábíme z prvotřídního ingotového materiálu ESR. Podle výkresového návrhu slitek kujeme a žíháme do válcového polotovaru. Poté provedeme hrubé opracování na polotovaru role. Aby byla zajištěna vysoká pevnost a rovnoměrnost tvrdosti, používáme pro tepelné zpracování vakuovou pec. Vzhledem k vysoké přesnosti bezešvých trubek vyžaduje speciální přesnost drážek na matrici. Vybavujeme dvěma CNC bruskami od SMS Meer. Našim zákazníkům slibujeme vynikající kvalitu.
 |  |
| Obr. Vakuová pec Ipsen | Obr.SMS Meer CNC bruska |
aplikace
Studené poutnické mlýny jsou široce používány v průmyslových nerezových ocelích, feritických ocelích, nízkolegovaných ocelích, Incoloy, Zircaloy, mědi a slitinách titanu.
